Mi az a Spray Gun
A szórópisztoly egy kézi eszköz, amely finom köddé porlasztja a festéket, bevonatot vagy befejező anyagot, és a sűrített levegő vagy hidraulikus nyomás ellenőrzött mintázatával egy felületre irányítja. Ahelyett, hogy ecsettel vagy hengerrel hordnánk fel az anyagot, a szórópisztoly apró cseppekre töri a folyékony bevonatot, és a célfelületre viszi, így simább és egyenletesebb filmréteg keletkezik. Ezt az alapmechanizmust a bútorok kikészítésénél, az autóipari fényezésnél, a fémgyártásnál, a tengeri bevonatoknál és az általános ipari festésnél használják.
A festéshez használt szórópisztolyok alapötlete ugyanaz: a folyadék a fúvóka közelében találkozik a levegőárammal, cseppekre bomlik, és szabályozott ventilátorral vagy kör alakú mintázattal a munkadarabra vezeti. A modellek között az változik, hogy a folyadék hogyan jut el a fúvókához, mekkora légnyomást használnak fel, és hogy a pisztoly hogyan egyensúlyozza ki a befejezés minőségét az anyagátvitel hatékonyságával. Ezeknek a különbségeknek a megértése segít a kezelőknek a bevonatnak, az alapfelületnek és a munkakörnyezetnek megfelelő berendezés kiválasztásában.
A szórópisztolyokat széles körben használják, mert lerövidítik a felhordási időt nagy vagy részletes felületeken, és egyenletesebb felületi textúrát adnak, mint a kézi módszerek. A festőszórópisztoly széles legyezőmintázattal állítható be, hogy gyorsan lefedje a nyitott paneleket, vagy szűkíthető az élek, sarkok és szegélyek körüli részletmunkákhoz. Ez a rugalmasság az egyik oka annak, hogy a szórópisztolyok továbbra is a standard eszköz marad a professzionális bevonatoló műhelyekben és gyártósorokon.
Hogyan működik a szórópisztoly
Minden sűrített levegős festékszóró pisztoly egy kis komponens együttesen működik: légsapka, folyadékfúvóka, tű, ravasz és kompresszorhoz vagy turbinához csatlakoztatott légjárat. A ravaszt meghúzásakor először a levegő kezd áramlani, majd a folyadék felszabadul, ahogy a tű visszahúzódik a fúvóka ülékéből. A két áramlás közvetlenül a légsapka mellett találkozik, ahol a folyadék cseppekre szakad, és a környező légsugarak egy mintát formálnak.
Fő komponensek
- Légsapka: formálja a permetezési mintát oldalsó és középső levegőnyílások segítségével
- Folyadékfúvóka és tű: szabályozza, mennyi anyag haladjon át másodpercenként
- Trigger: kétfokozatú vezérlő, amely először levegőt, majd folyadékot bocsát ki
- Folyadék beállító gomb: beállítja, hogy a tű mennyit tud visszahúzódni
- Minta-beállító gomb: a kör alakú és a legyezőspray formák közötti váltás
- Levegőbemenet: a pisztolyt tömlőhöz, kompresszorhoz vagy turbinaegységhez csatlakoztatja
A levegő térfogata és a folyadék térfogata közötti kapcsolat határozza meg a porlasztás minőségét. A folyadékhoz képest túl sok levegő túlzott túlpermetezést és száraz filmszerkezetet eredményez, míg a túl kevés levegő nehézzé teszi a bevonatot, és hajlamos a megereszkedésre. Ez az oka annak, hogy a szórópisztoly nyomását és a folyadékkibocsátást szinte mindig együtt, nem pedig elkülönítve állítják be, és ezért képezik a kezelőket arra, hogy a két vezérlőelemet összeillő párként kezeljék, nem pedig külön beállításokat.
Gyakori típusai Szórópisztolyok
A szórópisztolyokat általában aszerint csoportosítják, hogy a folyadék hogyan éri el a fúvókát. A műhelyekben és gyártósorokon leggyakrabban használt három kategória a gravitációs betáplálás, a szifontáp és a nyomástartó pisztoly, amelyek mindegyike különböző mennyiségű bevonathoz és különböző munkahelyzetekhez alkalmas.

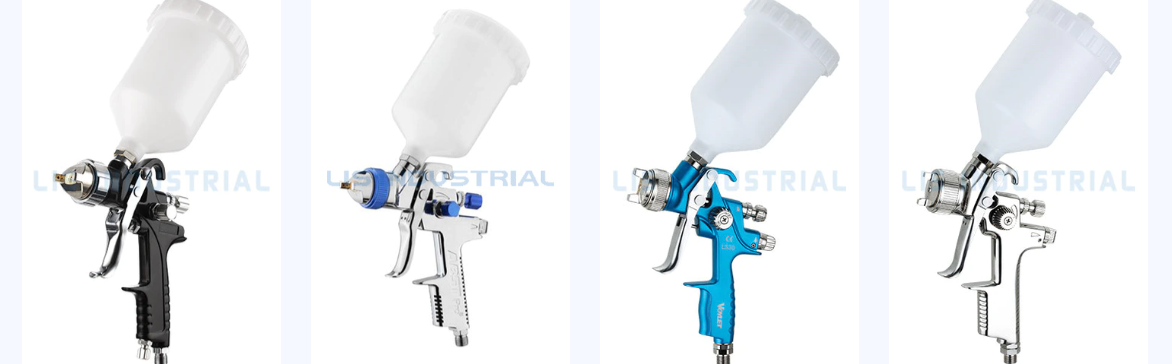

A gravitációs festékszóró pisztoly anyagát a pisztolytest tetejére szerelt csészében tartja, lehetővé téve, hogy a folyadék a gravitáció hatására a fúvókába cseppenjen. Ez a kialakítás kevesebb levegőt használ a folyadék mozgatásához, ami javítja az átviteli hatékonyságot, és megkönnyíti a pisztoly tisztítását, mivel a legtöbb bevonat természetesen kifolyik a csészéből. A szifonos adagolópisztolyok ehelyett felfelé húzzák az anyagot a pisztoly alá szerelt csészéből a gyorsan mozgó levegő által létrehozott vákuum segítségével, amely elrendezés a régebbi, hagyományos szóróberendezéseken megszokott volt. A nyomóbetápláló szórópisztoly egy külön túlnyomásos tartályhoz vagy szivattyúhoz csatlakozik, amely egy tömlőn keresztül nyomja az anyagot a pisztolyba. Ez a beállítás előnyös folyamatos gyártási permetezéshez, nagy felületekhez vagy vastagabb bevonatokhoz, amelyeket nehéz lenne felemelni önmagában gravitáció vagy vákuum hatására.
| Hírcsatorna típusa | Tipikus csésze vagy ellátási pozíció | A legalkalmasabb | Tisztítási erőfeszítés |
|---|---|---|---|
| Gravitációs takarmány | Csésze a tetejére szerelve | Részletezés, kis-középső panelek | Alacsony |
| Szifon Feed | A csésze alá van szerelve | Általános célú permetezés | Mérsékelt |
| Pressure Feed | Távoli túlnyomásos tartály | Nagy felületek, folyamatos gyártás | Magasabb, a tömlővezetékek miatt |
A szórópisztoly PSI és nyomásbeállításai
A psi szórópisztoly az egyik legkeresettebb beállítás az új és tapasztalt festők körében, és jó okkal: a túl magas vagy túl alacsony nyomás megváltoztatja a bevonat teljes eredményét. A festékszóró psi a pisztolyba szállított légnyomást jelenti, amelyet általában a levegő bemeneténél vagy a légsapkánál mérnek a pisztoly típusától függően. A hagyományos szórópisztolyok általában magasabb bemeneti nyomáson működnek, míg a HVLP és LVLP pisztolyokat úgy tervezték, hogy alacsonyabb nyomáson is hatékonyan porlasztják az anyagot, ami csökkenti a túlpermetezést, és javítja a ténylegesen a felületre kerülő bevonat mennyiségét.
Általános referenciapontként számos simítási szakmában használják, a hagyományos pisztolyok általában 40-50 psi nyomáson működnek a bemenetnél, a nyomásadagoló pisztolyok bárhol 20 és 50 psi között vannak beállítva a hegy méretétől és az anyag viszkozitásától függően, a HVLP pisztolyokat általában közelebb állítják a 28-32 psi-hez az LV LP-hez és a bemeneti nyílásnál kisebb LP-re, és a csőjáratnál 0 psi-t. mégis gyakran a 20-25 psi tartományban. Ezek az adatok gyártónként és a pisztolyra szerelt folyadékcsúcstól függően változnak, ezért a festékszóró berendezés psi értékét mindig ellenőrizni kell a pisztoly dokumentációjában, és be kell állítani a használatban lévő bevonathoz.
1. ábra: A belépő levegő nyomásának általános referenciatartománya szórópisztoly típusonként, font per négyzethüvelykben
A nyomás beállítása szorosan kapcsolódik a festékszóró nyomásszabályozójához, amely a kompresszor vezetékére van szerelve, vagy egyes gravitációs pisztolyoknál a fogantyú alján található beépített szabályozóhoz. A szórópisztoly nyomásának valamivel a maximális ajánlott érték alá állítása és a hulladékanyagon végzett tesztelés a végső felület megmunkálása előtt bevett gyakorlat a professzionális festők körében, mivel lehetővé teszi a festőpisztoly nyomásának finomhangolását anélkül, hogy a tényleges munkadarab bevonatát vesztegetik.
A szórópisztoly beállítása
A festékszóró beállításának elsajátítása a szinte minden modern pisztoly három kezelőszervének megértésével kezdődik: a folyadékgomb, a levegősapka vagy a mintagomb és a bemeneti nyomásszabályozó. A szórópisztoly beállítása ritkán egyetlen lépésből áll, mivel mindegyik vezérlés befolyásolja a többiek viselkedését, amikor a levegő és a folyadék találkozik a fúvókánál.
Alapvető beállítási sorrend
- Állítsa a kompresszort vagy a szabályozót a szórópisztoly psi értékére, amely a felszerelt folyadékcsúcs felszerelési útmutatójában található
- Nyissa ki teljesen a folyadékszabályozó gombot, majd zárja le körülbelül egy teljes fordulattal, hogy mérsékelt teljesítmény mellett kezdjen
- Tesztelje a permetezést a hulladékanyagra kerek mintázattal, hogy ellenőrizze a cseppek méretét a ventilátor formázása előtt
- Forgassa el a mintagombot a legyező alakjának szélesítéséhez vagy szűkítéséhez a bevonandó felület méretétől függően
- Finomhangolja a folyadékgombot, amíg a minta egyenletes fedést nem mutat, nehéz szélek vagy vékony középpontok nélkül
- Bármilyen folyadékcsere után ellenőrizze újra a nyomást, mivel a vastagabb anyagok gyakran kis nyomásnövelést igényelnek
A festékszóró pisztoly beállításának ismerete azt is jelenti, hogy magát a permetezési mintát kell olvasni. Az egyik oldalon nehezebb minta általában a kupakban lévő részben elzárt levegőnyílásra mutat, míg a bevonandó panelhez túl keskeny minta gyakran azt jelenti, hogy a ventilátorvezérlő túlságosan zárva van. A kis kiigazítások, amelyeket rövid sorozatokban teszteltek a hulladékanyagon, általában jobb eredményeket produkálnak, mint az egyszerre végrehajtott nagy változtatások.
A megfelelő fúvóka és hegy méretének kiválasztása
A folyadékcsúcs, amelyet néha fúvókának is neveznek, szabályozza, hogy mennyi anyag haladjon át a pisztolyon egy menetben, és közvetlenül befolyásolja mind a befejezés minőségét, mind a levegőfogyasztást. A kisebb hegyek vékony, gyorsan száradó anyagokhoz, például foltokhoz és lakkokhoz alkalmasak, míg a nagyobb hegyek vastagabb bevonatokhoz, például alapozókhoz, texturált felületekhez vagy nehéz testű ipari festékekhez.
| 2. táblázat: Általános fúvókacsúcs méretre vonatkozó útmutató anyagtípus szerint | ||
| Tipp mérete | Anyag viszkozitása | Közös használat |
| 1,0-1,2 mm | Vékony | Pácok, lakkok, festékek |
| 1,3-1,4 mm | Világostól közepesig | Alaplakkok, átlátszó lakkok |
| 1,5-1,7 mm | Közepes | Általános fedőbevonatok, bútorbevonatok |
| 1,8-2,0 mm | Közepes to heavy | Alapozók, tömítők, texturált bevonatok |
2. ábra. Általános referencia a levegőfogyasztásra köbláb/perc-ben a fúvókacsúcs mérete szerint
Nyomás és átviteli hatékonyság
Az átviteli hatékonyság azt írja le, hogy a szórt anyag mekkora része kerül ténylegesen a felületre, ahelyett, hogy túlpermetként elsodródna. Ez az adat a festékpisztoly nyomásával változik, és a minta megértése segít a kezelőknek csökkenteni az anyagpazarlást anélkül, hogy feláldoznák a felület minőségét. Túl magasra állítva, a nyomás jól porlasztja az anyagot, de a cseppek nagyobb hányadát túlnyomja a célon. Túl alacsonyra állítva a porlasztás gyenge lesz, és a felületi minőség romlik, bár kevesebb anyag kerül a levegőbe.
3. ábra: Az átviteli hatékonyság hozzávetőleges tendenciája a permetezési nyomás beállításai között, általános referenciamintaként
A fenti táblázat a befejező kereskedelmi referenciáknál általában leírt mintát szemlélteti: a HVLP típusú fegyverek általában a nyomástartományuk alsó-középső részén érik el a csúcsátviteli hatékonyságot, majd a nyomás tovább emelkedésével elvékonyodnak, míg a hagyományos fegyverek viszonylag lapos és alacsonyabb hatékonysági görbét tartanak fenn ugyanazon a nyomástartományon. Ez az egyik oka annak, hogy sok üzlet, amely a hagyományosról a HVLP berendezésre váltott, kevesebb anyagot észlelt a padlón, a falakon és a szellőzőszűrőkön, mivel a bevonat nagyobb része maradt a kívánt felületen.
A Gravity HVLP és a hagyományos szifonpisztolyok összehasonlítása
A fegyverstílusok közötti választás gyakran azon múlik, hogy mindegyik hogyan teljesít néhány gyakorlati tényezőre, nem pedig egyetlen számra. Az alábbi radardiagram a gravitációs adagolású HVLP pisztolyt egy hagyományos szifonos adagolópisztolyhoz hasonlítja öt olyan tényező alapján, amelyeket a festők általában mérlegelnek, mielőtt felszerelést vásárolnak vagy bérelnek.
4. ábra: A gravitációs előtolású HVLP pisztolyok általános összehasonlítása a hagyományos szifonos adagolópisztolyokkal öt gyakorlati tényező alapján
Amint az ábra mutatja, a gravitációs előtolású HVLP pisztoly általában magasabb pontszámot ér el a befejezés minősége, a túlszórás-szabályozás, az átvitel hatékonysága és a tisztítás egyszerűsége tekintetében, ami megmagyarázza népszerűségét a bútorok és az autók utánfényezési munkáiban. A hagyományos szifonpisztolyok sokoldalúsága magasabb pontszámot ér el, mivel az anyagok viszkozitásának és térfogatának szélesebb skáláját képes kezelni berendezések váltása nélkül, ami bizonyos ipari és karbantartási festési feladatokhoz használható marad.
Ahol szórópisztolyokat használnak
A festéshez használt szórópisztolyok számos iparágban jelennek meg, mindegyiknek megvannak a saját bevonási követelményei és munkakörülményei. A bútor- és szekrényüzletek a gravitációs adagolópisztolyokra támaszkodnak a lakkokhoz és foltokhoz, ahol a felület simasága a legfontosabb. Az autóipari fényező műhelyek a HVLP és LVLP pisztolyokra támaszkodnak az alap- és átlátszó lakkokhoz, ahol a túlszórás-szabályozás befolyásolja a felület minőségét és a műhely tisztaságát. A fémgyártás és a szerkezeti acélfestés gyakran használ nyomásos betáplálási rendszereket nagyobb csúcsokkal párosítva, hogy a nehezebb védőbevonatokat hatékonyan mozgassa nagy felületeken. A tengeri bevonatolási munkák gyakran kombinálják a nyomás alatti adagoló berendezéseket speciális hegyekkel, amelyek alkalmasak a kültéren alkalmazott vastag, védő hajótest bevonatokra.
Az általános karbantartási és létesítmények festése, ideértve a kerítéseket, gépeket és berendezések házait, gyakran használ hagyományos vagy nyomás alatti adagolópisztolyokat, mivel azok szélesebb körű anyagtípusokkal szembeni toleranciát mutatnak, gyakori csúcscsere nélkül. Mindezen beállítások mellett a festőpisztoly kiválasztása általában a fedett felület, a bevonat viszkozitása és a munkák közötti beállításra és tisztításra fordítható idő közötti egyensúlyt tükrözi.
A szórópisztoly karbantartása és gondozása
A rendszeres tisztítás a legfontosabb szokás bármely szórópisztoly egyenletes működéséhez. A folyadékjáratban vagy a légsapka nyílásaiban maradt anyag idővel megkeményedik, és megváltoztatja a szórásképet, gyakran jóval azelőtt, hogy a pisztolyon bármilyen más kopás jele is megjelenne. A levegősapka és a tű leszerelése minden használat után, a folyadékjáratok megfelelő tisztító oldószerrel történő öblítése, valamint a külső felület letörlése segít a festőpisztoly készenlétében a következő munkához.
Alapvető karbantartási szokások
- A bevonat befejezése után azonnal öblítse át a folyadékcsatornát
- Külön áztassa be a légsapkát, hogy a kis levegő lyukakat megkarcolása nélkül tisztítsa meg
- Ellenőrizze, hogy a tű és a tömítés nem kopott-e, ha a kioldó lazának vagy inkonzisztensnek tűnik
- Tárolja a pisztolyt üres folyadékpohárral, és a ravasz oldva
- Rendszeresen ellenőrizze a tömítéseket és az O gyűrűket, mert a megszáradt anyag kis szivárgást okozhat
A következetes karbantartás a nyomásbeállítások pontosságát is védi. A részlegesen eltömődött fúvóka úgy viselkedhet a pisztolyban, mintha a festékszóró berendezés psi-je helytelenül lenne beállítva, amikor az igazi probléma a korlátozott áramlás. A pisztoly tisztán tartása eltávolítja ezt a változót, és kiszámíthatóbbá teszi a jövőbeni beállításokat.
A szórópisztolyok beszerzése egy gyártó cégtől
Azok a vállalkozások, amelyeknek nagy mennyiségű szórópisztoly-berendezést kell beszerezniük, legyen szó kiskereskedelmi forgalmazásról, saját márkás programokról vagy belső gyártósorokról, általában nem általános kereskedelmi beszállítót, hanem házon belüli kutatási, szerszámozási és összeszerelési képességgel rendelkező gyártó partnert keresnek. A szórópisztolygyártó céggel való közvetlen együttműködés lehetővé teszi a vásárlók számára, hogy részletesen megvitassák a fúvókák konfigurációit, a csésze anyagokat, a kioldó mechanizmusokat és a csomagolást, és módosítsák a specifikációkat a különböző regionális piacokhoz.
A Ningbo Lis Industrial Co., Ltd. 1984-es megalakulása óta foglalkozik légfestő szórópisztoly-sorozatok, mini légkompresszorok és kapcsolódó levegős szerszámok kutatásával, fejlesztésével, gyártásával és forgalmazásával. A cég székhelye Ningbo-ban, egy kikötővárosban nagy ipari múlttal és jól fejlett ellátási lánccal rendelkezik a szóróberendezésekben használt fém és műanyag alkatrészekhez. A több mint 400 000 négyzetláb területet lefedő szórópisztolygyár több mint 400 fős csapattal működik, és olyan éves teljesítményt támogat, amely a kínai festőpisztoly-ipar egyik nagyobb termelési skáláját tükrözi.
A szórópisztolygyár gyártási folyamata magában foglalja a nyersanyag-ellenőrzést, a folyamatminőség-ellenőrzést az összeszerelés során, a kész egységek egyedi funkcionális tesztelését és a csomagolás előtti végső ellenőrzési szakaszt. Ennek a többrétegű megközelítésnek az a célja, hogy korán felismerje az inkonzisztenciákat, a folyadékfúvóka tűrésétől a kiváltó műveletig, még mielőtt a termékek a forgalmazásba kerülnének. A hosszú távú szállítási kapcsolatokhoz szórópisztoly-termékek beszerzését tervező vállalatok számára ez a fajta, vertikálisan szervezett gyártás, amely egy fedél alatt lefedi a tervezést, a szerszámozást, az összeszerelést és a tesztelést, általában egyenletesebb átfutási időt és egyszerűbb kommunikációt tesz lehetővé az egyedi követelményekről, mint a több közvetítőn keresztül végzett munka.
A szórópisztoly-gyártó céget értékelő vásárlók gyakran kérdezik a hegy- és kupaklehetőségekről, a pohárkapacitás-tartományokról, a meglévő kompresszor-beállításokkal való kompatibilitásról és az értékesítési csatornájuknak megfelelő csomagolási formátumokról. Az, hogy ezeket a részleteket közvetlenül egy mérnöki és gyártási csapattal tudja végigjárni, nem pedig a viszonteladás több rétegén keresztül, általában lerövidíti a termékspecifikáció véglegesítéséhez szükséges oda-vissza időt.
Gyakran Ismételt Kérdések
Miért köp a szórópisztolyom?
A köpködés általában laza légsapkára, a folyadékfúvóka körüli száraz vagy sérült tömítésre, vagy a folyadékjáratban rekedt levegőre utal. A légsapka meghúzása, a fúvóka tömítésének ellenőrzése és a csészefedél szellőzőnyílásának tisztasága gyakran megoldja a problémát.
Miért szivárog a szórópisztolyom
A kioldó terület vagy a folyadékpohár körüli szivárgást általában a tű elhasználódása, a csésze tömítésének megrepedése vagy a folyadékbeállító gomb meglazulása okozza. Az érintett tömítés cseréje és annak ellenőrzése, hogy minden szerelvény megfelelően illeszkedik-e, általában megállítja a szivárgást.
Miért nem egyenletesen permetez a szórópisztolyom?
Az egyenetlen kimenet gyakran a kupakban lévő, részben eltömődött levegőnyíláshoz vagy a folyadékcsúcshoz kapcsolódik, amely nem egyezik a permetezett anyag viszkozitásával. A kupak alapos megtisztítása és a hegy méretének a bevonat adatlapjához való igazítása visszaállíthatja az egyenletes fedést.
Miért egyenetlen a permetezési mintám?
Az egyik oldalon nehezebb minta általában azt jelenti, hogy a kupak egy vagy több oldalsó levegőnyílása eltömődött. Az egyes lyukak külön beáztatása és tisztítása, nem csak a középső lyuk, általában korrigálja a minta alakját.
Miért termel a szórópisztoly narancsbőrt?
A narancshéj textúrája gyakran összefügg a megfelelő porlasztáshoz túl alacsony nyomással, a felülettől túl távol tartott pisztollyal, vagy olyan anyaggal, amelyet nem hígítottak az ajánlott viszkozitásra. A szórópisztoly nyomásának és a pisztoly távolságának együttes beállítása simítja a felületet.
Miért eldugult el a szórópisztolyom?
Az eltömődés általában abból adódik, hogy az anyag megszárad a folyadékjáratban vagy a légsapkában egy tisztítás nélküli munkamenet után. A pisztoly használat utáni azonnali átöblítése és a még betöltött anyag melletti hosszú üresjáratok elkerülése segít megelőzni az ismételt eltömődést.
Miért pazarolja el a festéket a szórópisztolyom?
A túlzott anyagveszteség gyakran a használatban lévő folyadékcsúcshoz szükségesnél magasabb nyomáshoz vagy a bevonandó felületnél szélesebb ventilátormintához kötődik. A festékpisztoly nyomásának enyhe csökkentése és a minta szélességének a panel méretéhez igazítása észrevehetően csökkentheti a hulladékot.
Miért bugyborékol a szórópisztolyom?
A csészében lévő buborékok általában levegőszivárgást jeleznek valahol a folyadék útjában, gyakran a fúvóka üléke vagy egy laza légsapka körül. A szivárgás felderítésének első lépése annak ellenőrzése, hogy a fúvóka teljesen a helyén van-e, és a légsapka megfelelően meg van-e húzva.
